氟碳涂料在建筑工程中的施工工艺

 1 前言

现在，氟碳涂料在世界各地都得到了越来越广泛的应用，在国内诸多城市建设和改造中，氟碳涂料也被广泛采用，如北京故宫博物院、三峡工程、天津市立交桥、辽宁省政府公务员小区等一系列重要工程均采用氟碳涂料。另外，全国各大城市都大量使用了含氟涂料涂覆的装饰板，效果良好。

目前.全球有氟树脂生产厂20多家，遍布世界十几个国家。经过20世纪80年代较快速的发展之后，目前发展速度有所减缓。2000年世界氟树脂生产能力约为10万吨，预计2005年生产能力可稳步上升到12-14万吨。目前，世界氟树脂主要生产厂家有美国杜邦公司、英国ICI公司、法国阿托一菲纳公司、日本旭硝子和大金公司等，它们的年生产能力为3000-2万吨不等。

绿色环保和可持续发展的宏观战略成为21世纪的发展主题，许多国家开始限制使用溶剂型涂料，高固体氟涂料和水性氟涂料的开发成为氟涂料重点开发方向。日本大金公司和大连振邦氟涂料公司都已开始在市场上销售水性氟涂料.美国道化学公司开发的氟树脂防污涂料，也是水性氟涂料。

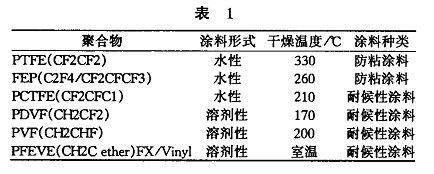

2.2我国氟碳涂料的生产和市场概况
(1)我国氟涂料生产厂家状况
我国氟涂料是在借鉴国外先进技术的基础上发展起来的。目前已自主开发出FEVE,聚四氟乙烯(PTFE),PVDF型3种溶剂型氟涂料。20世纪90年代初期,PPG公司在天津合资生产氟碳涂料，东南亚的涂装厂也开始在广东开设独资或合资的氟碳喷涂厂。进人90年代后期，日本关西涂料在中国无锡建厂生产氟碳涂料，DNT(大日本徐料)借助台湾金宗化工在上海设立销售中心，美国丽利(LILLY)公司在上海、广东设立销售处.阿克苏一诺贝尔和立邦均在广东设立销售处，其他一些公司如大金、SKK等公司也逐渐进人中国建筑氟碳涂料市场，氟碳涂料销售进人竞争时代。至2000年末，中国的氟碳喷涂厂已发展到70家左右。国内主要氟碳涂料生产厂家也有许多，如大连明辰振邦氟涂料股份有限公司、上海振华造漆厂、上海三爱富公司、大金氟涂料有限公司、阿克苏诺贝尔、关西涂料等。

(2)我国氟涂料市场状况
我国氟树脂工业起步于20世纪60年代初，1997年我国聚四氟乙烯消费量4126吨，进口1870吨，出口986吨，实际加工量5000多吨，可熔融加工氟树脂(主要为聚全氟丙烯和聚偏氟乙烯制品)约200吨，但现有技术和装置生产的树脂档次低，不能完全满足要求。2000年我国的PTFE需求量约为8000吨，占世界总消费量的7%，预计到2005年将达到1.2万吨左右，仅次于美国、欧洲和日本，居世界前列。
目前国内氟树脂主要生产企业有:浙江巨圣氟化学有限公司，产能3000 t/a;上海天原(集团)有限公司氟化学品厂，产能1200 t/a;上海三爱富，产能1000 t/a;江苏梅兰集团，产能1000 t/a;济南化工厂，产能1000 t/a;化工部晨光化工研究院，产能600t/a;阜新市氟化学总厂，产能600 t/a,
(3)氟涂料应用前景
氟涂料广泛应用于建筑、防腐、高速公路、铁路桥梁、交通车辆、船舶及海洋工程设施等领域。根据《国家化学建材产业“十五”计划和2015年发展规划纲要》，我国涂料行业发展的主要任务将以建筑涂料为重点，使建筑徐料在外墙装饰中应用占到60%以上。国内许多城市对瓷砖、马赛克、烧结面砖等建筑材料的限制使用，给具有抗环境污染性、使用寿命长的氟树脂涂料提供了极好的市场机遇。我国氟涂料在建筑领域的需求量每年可达100万吨，在铁路、桥梁领域的需求量可达30万吨以上;防腐涂料市场需求量将达22万吨，目前，我国民用船舶和海洋工程设施上使用的表面涂料每年需求量高达5万吨以上。可见，氟树脂涂料有较大的潜在市场。
目前，氟涂料使用限制主要源于制造氟树脂的生产工序较多、工艺控制要求较高，价格高出一般树脂10倍左右。如果有机氟材料价格下降(美国已有相关研究成果)，则市场规模将成倍的扩大。目前.国家已把有机氟产品列人《当前国家重点激励发展的产业、产品和技术目录》。

3氟碳涂料在建筑工程中的施工工艺
氟碳涂料可适用于金属基层、幕墙、无机材质或型板、钢筋混凝土板、复层材料预制混凝土板及水泥砂浆荃层等材料上。
可采用喷涂施工方法，表面光泽可分为亮光、半光和哑光三种。同样可分为平面施工法和复层施工法。按设计要求分格处理以求达到仿金属板材质感的装饰效果。
施工流程:基面检查一基面处理一(基面防水)一专用外墙腻子找平一环氧富锌底漆一氟碳面漆一氟碳清漆罩面一氟碳漆涂层维护、保养。
3.1基层检查
用相关仪器或目测检查，记录平整度、开裂空鼓面积、预留孔洞、上料数量，并督促土建方尽早修补墙洞，确保抹灰面基层平整度。
3.2基层处理
(1)分格缝设置、定位
分格缝的深度、宽度、横竖方向按设计及甲方要求进行。
(2)清扫
检查、清扫基面，不能有垃圾、油污、浮灰等沾污物。
(3)修补
检查基面平整度，将明显凹隐或凸起的部位用彩笔标出，孔洞明显的，预先用水泥砂浆点补，不明显的用专用防水腻子点补，平整度要求小于2mm(2 m尺检查)。
3.3基面防水
根据需要.可在基面上喷专用密封性防水剂2遍.
3.4专用腻子施工
(1)材料
氟碳涂料专用腻子。
(2)工序
①先用专用腻子满批1遍;
②然后用专用腻子抹平(6一8遍);
③用砂纸打磨平整。
3.5环氧富锌底漆
(1)材料:环氧富锌底漆、底漆固化剂、底漆稀释剂.
(2)施工比例:4:1:2
(3)施工方式:喷涂。
(4)施工遍数:3遍。
(5)注意事项:
①每次配料量不宜过多，以免长时间静置，导致沉淀;
②使用时充分搅匀，以防沉淀;
③配好的漆料至多放置6 h;
④第2遍须在第1遍表干时开始进行;
⑤遇有大雨大风的天气，则禁止施工;
⑥保证施工现场有良好的通风，应远离明火，施工现场不可吸烟，避免溅到眼睛以及皮肤上。
3.6 常温固化氛破面漆
(1)材料:质感面漆、面漆固化剂、面漆稀释剂。
(2)施工比例:10:1:3
(3)施工方式:喷涂。
(4)施工遍数:2遍。
(5)注意事项:同底漆。
3.7氟破清漆罩面在喷涂完面漆后的涂层上喷涂2遍氟碳清漆罩面，以提高涂层装饰保护性。
3.8氟碳漆涂层维护、养护
涂装完成后的涂层需经4d以上的成熟反应，才能达到使用要求。
